Hydrotransport materiałów stałych przez rurociąg unoszony na powierzchni wody jest tanią i energooszczędną metodą transportu osadów, rudy górniczej czy piasków roponośnych na duże odległości z zachowaniem minimalnej odporności całości systemu na prądy wodne, zmiany pływów i warunki wietrzne.
Aletank dostarcza kompletne rozwiązania do hydrotransportu składające się z systemu rurociągów ciśnieniowych z pływakami, zaprojektowane z uwzględnieniem linii do pogłębiania, wydobywania piasku i innych osadów, gotowe do zainstalowania między pogłębiarką ssącą (refulerem) a rurą stałą (lądową).
RUROCIĄGI CIŚNIENIOWE
Najczęściej stosowane do transportu na wodzie rurociągi składają się z rur flanszowych o kształtkach z PE SDR 17, 17.6, 26 o różnym przekroju fi 280, 315, 355, 250. W standardowych zestawach są rury 12-metrowe obustronnie zakończone flanszą z luźnym kołnierzem wykonanym z PEHD lub stali według norm PN-EN. Ciśnienie nominalne PN wynosi 10 MPa.
Wykonane są one z polietylenu dużej gęstości (HDPE), dzięki czemu są wytrzymałe, a jednocześnie względnie elastyczne i lekkie. Jest to główna zaleta HDPE w porównaniu do stalowych rur ciśnieniowych.
Zastosowanie: pompowanie urobku, tj. piasek, muł, woda, itp. Rurociąg może być montowany zarówno na lądzie, jak i na wodzie.
PŁYWAKI RUROWE

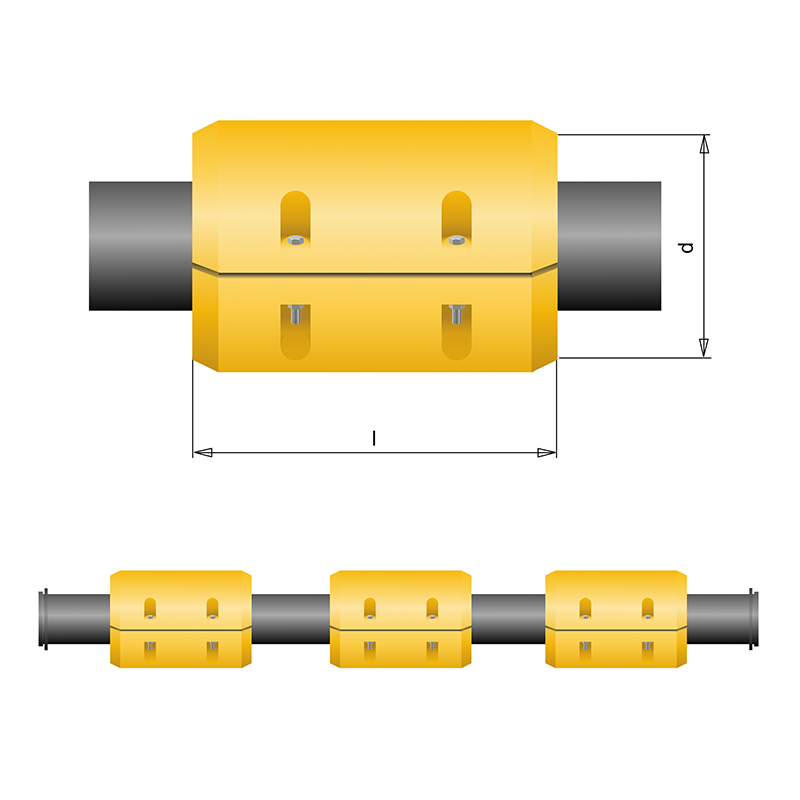

Pływak rurociągowy do hydrotransportu to lekki pływak wykonany z polietylenu PEHD wypełniony pianką, służący do podtrzymywania rur na powierzchni drogi wodnej. Jest on zaprojektowany tak, aby – obejmując rury – zapobiegać zatapianiu się ich pod powierzchnią wody.
NASZ STANDARD
Konstrukcja pływaków dopasowana jest do różnorodnych zastosowań, z uwzględnieniem średnicy rur, rodzaju transportowanego medium, ciśnienia wewnątrz.
- wykonane z wysokiej jakości polietylenu HDPE certyfikowanego zgodnie z normami PN-EN
- każdy pływak składa się z dwóch symetrycznych połówek mocowanych bezpośrednio na rurze przy użyciu śrub
- dostarczane z śrubami/nakrętkami wykonanymi ze stali ocynkowanej (lub ze stali nierdzewnej)
- średnica wewnętrzna dokładnie odpowiadająca średnicy rury, tak iż nie jest możliwe przesuwanie się pływaka wzdłuż rury
- dostępne w szerokiej gamie rozmiarów Ø 110-450
- bardzo łatwe w montażu
- wyporność: 30-550 kg
- lekka wytrzymała konstrukcja odporna na uderzenia i ścieranie
- powłoka wytrzymała na promienie UV i korozję
- małe opory stawiane płynącej wodzie
- wysoka żywotność – ponad trzy razy większa niż dla pływaków stalowych
JAK OKREŚLIĆ ILE POTRZEBA PŁYWAKÓW NA RURĘ?
Wymagania ilościowe pływaków do rur flanszowych będą się różnić w zależności od środowiska i skali użytkowania. Dlatego rozważając rzeczywiste wymagania ilościowe, często trzeba obliczyć wiele czynników i zebrać następujące informacje:
- zewnętrzna średnica rury: DN110, DN160, DN250, DN280, DN315, DN355, DN450
- ciśnienie nominalne rury: PN10, PN6
- ciężar właściwy materiału przepływającego przez rurę
- oczekiwany poziom zanurzenia (50% do 80% zanurzenia)
- długość rurociągu
- czy pływak będzie używany w warunkach zamarzania
Konstrukcja pływaków dopasowana jest do różnorodnych zastosowań, z uwzględnieniem średnicy rur, rodzaju transportowanego medium, ciśnienia wewnątrz.
Odstępy między poszczególnymi pływakami rurociągu różnią się w zależności od zastosowania, dlatego mogą być wymagane dodatkowe szczegóły. Należy pamiętać, że niewystarczające lub nierównomierne rozmieszczenie pływaków może powodować różnice w zanurzeniu rury,
co może ograniczyć przepływ materiału w rurze, spowalniając go. Kolejnym czynnikiem, który należy wziąć pod uwagę, jest gęstość i ciężar właściwy płynu. Niektóre płyny mogą być cięższe od innych, co zwiększa liczbę pływaków rurowych potrzebnych do uniknięcia zanurzenia.
>> Zespół techniczny Aletank na podstawie zebranych informacji obliczy wymagany współczynnik wyporu dla pływaków i dobierze najlepsze rozwiązania.
ZALETY SYSTEMU DO HYDROTRANSPORTU
LEKKA WYTRZYMAŁA KONSTRUKCJA
Lekki materiał o dużej gęstości to łatwy transport i montaż. Jest to szczególnie cenne, gdy wymagane jest regularne użytkowanie. Jednocześnie małe odpory na prądy wodne, zmiany pływów i warunki wietrzne.
ODPORNOŚĆ NA PROMIENIE UV I KOROZJĘ
Skonstruowane z zagęszczonego materiału HDPE, nasze systemy hydrotransportu wytrzymują próbę czasu zarówno w środowisku morskim, jak i w trudnych warunkach, zmniejszając potrzebę przestojów związanych z wymianą.
ŁATWY W MONTAŻU I KONSERWACJI
Dwie połówki pływaka rurowego można łatwo połączyć. Ponadto utrzymywanie rur na powierzchni ułatwia wykrywanie wszelkich problemów konserwacyjnych i usprawnia naprawy.
DOBRA WIDOCZNOŚĆ I BEZPIECZEŃSTWO
Dwie połówki pływaka rurowego można łatwo połączyć. Ponadto utrzymywanie rur na powierzchni ułatwia wykrywanie wszelkich problemów konserwacyjnych i usprawnia naprawy.
ODPORNOŚĆ NA UDERZENIA I ŚCIERANIE
Zastosowany polietylen o podwyższonej odporności może wytrzymać wzburzone morze czy zderzenia ze statkami.
PRZYJAZNY ŚRODOWISKU
Szczelny system pomaga chronić dno zbiorników wodnych zapobiegając wszelkim szkodom środowiskowym. Ze względu na użyty materiał – polietylen nadaje się do recyclingu.
